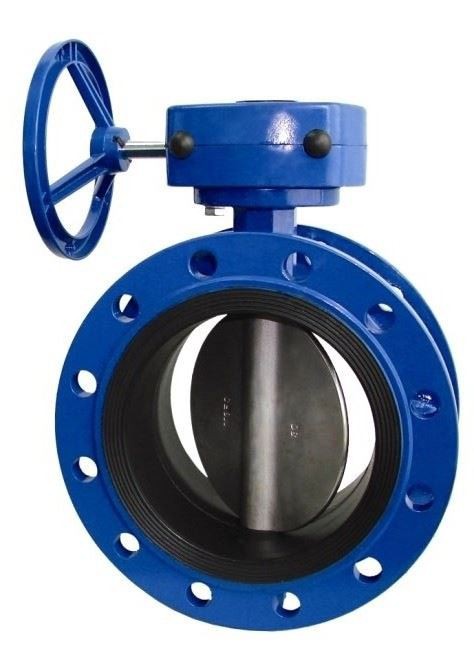

Valvola a farfalla tipo wafer
Standard di progettazione: DIN 3352 EN 593
Dimensioni: DN50 - DN 1400
Tipo di connessione: Flanged.DIN 2501
Dimensioni faccia a faccia: serie ISO 5752-2 20
Ogni valvola deve essere testata secondo lo standard di prova: DIN 3230
Temperatura di lavoro: EPDM≤ 120 ° C
Media: acqua
Specifiche di prodotto
No. | Nome | Materiale | specificazione | osservazione | |||
ASTM | DIN | IT | JIS | ||||
1 | Corpo | Ghisa | ASTM A 126 B | GG 25 | EN-GJS-250 | FC 200 | / |
Ferro duttile | ASTM A 536 | GGG 40 | EN-GJS-400 | FCD 450 | |||
Acciaio al carbonio | A 216 WCB | GS-C 25 | GP{{0}}GH+N | SCPH 2 | |||
Acciaio inossidabile | A 351 CF 8 M | 1.4408 | BS970 304 S 15 | SCS 14 | |||
| A 351 CF 8 | 1.4301 | BS970 316 S 15 | SCS 13 | |||
2 | Disco | Ferro duttile placcato | ASTM A 536 | GGG 40 | EN-GJS-400 | FCD 450 | Sono disponibili dischi rivestiti in PTFE o NYLON |
Alluminio bronzo | B148-954 | C954 | IT 1982 CC 491 K | ABLC 2 | |||
Acciaio inossidabile | A 351 CF 8 M | 1.4408 | BS970 304 S 15 | SCS 14 | |||
Acciaio al carbonio | A 351 CF 8 | 1.4301 | BS970 316 S 15 | SCS 13 | |||
| A 126 WCB | GS-C 25 | GP{{0}}GH+K | SCPH 2 | |||
3 | Stelo | Acciaio al carbonio | A 216 WCB | GS-C 25 | GP{{0}}GH+N | SCPH 2 | / |
Acciaio inossidabile | A276-410 | 1.4201 | BS970 410-S 21 | SUS 410 | |||
A276-304 | 1.4301 | BS970 304 S 15 | SCS 13 | ||||
A276-316 | 1.4408 | BS970 316 S 15 | SCS 14 | ||||
A276-316L | 1.4401 | BS970 316L | SCS 14 A | ||||
4 | posto a sedere | NBR (nitrile | / | / | / | / | -20℃-80℃ |
EPDM | / | / | / | / | -25℃-110℃ | ||
EPDM RESISTENTE ALL'UDITO | / | / | / | / | -25℃-130℃ | ||
NEOPRENE (CR) | / | / | / | / | -25℃-110℃ | ||
HYPALON (CSM) | / | / | / | / | -30℃-120℃ | ||
VITON (FKM) | / | / | / | / | -20℃-200℃ | ||
GOMMA NATURALE (NR) | / | / | / | / | -30℃-70℃ | ||
COPERTURA IN PTFE NBR | / | / | / | / | -20℃-150℃ | ||
PTFE COMPLETO | / | / | / | / | -20℃-180℃ | ||
SILICON (Q) | / | / | / | / | -60℃-250℃ | ||
5 | perno | Acciaio inossidabile | A182 F6A | 1.4201 | BS970 410-S 21 | SUS 410 | / |
A182 F304 | 1.4301 | BS970 304 S 15 | SCS 13 | ||||
A182 F316 | 1.4408 | BS970 316 S 15 | SCS 14 | ||||
6 | boccola | PTFE | / | / | / | / | / |
BRONZO | B62 | / | / | AC 62 | |||
7 | O-Ring | NBR | / | / | / | / | -20℃-80℃ |
EPDM | / | / | / | / | -25℃-110℃ | ||
Caratteristiche
1. Di piccole dimensioni, leggero, facile installazione e manutenzione.
2. Costruzione semplice e compatta, rapido on-off di 90 gradi.
3. Coppia operativa ridotta al minimo, risparmio energetico.
4. Curva di flusso tendente alla linea retta, prestazioni di regolazione eccellenti.
5. Lunga vita utile, resistendo alla prova di decine di migliaia di operazioni di apertura / chiusura.
6. Ampia selezione di materiali, applicabile a vari supporti.
Processo produttivo
Imballaggio e spedizione Caricamento
Supervisione del caricamento nel porto:
Per seguire e supervisionare la merce caricata in container prima della spedizione, assicurarsi nuovamente che la qualità, la quantità e l'imballaggio soddisfino i requisiti dell'ordine, garantire che la merce non presenti danni durante il processo di caricamento del container e garantire che i tempi di consegna soddisfino i requisiti di l'ordine.
